دیزل ژنراتورها یکی از تجهیزات ضروری برای تامین برق موردنیاز در صنایع مختلف هستند و از قطعات مختلفی تشکیل شده است. سرویس‌های دوره‌ای و نگهداری از آن بسیار مهم است و به افزایش طول عمر مفید دستگاه کمک زیادی می‌کند. انواع سنسور دیزل ژنراتور در بخش‌های مختلفی آن قرار گرفته است که با عملکرد قطعات را در شرایط مختلف بررسی می‌کند. حال اگر بخشی از دیزل ژنراتور عملکرد درستی نداشته باشد، اطلاعات به سیستم کنترل ارسال شده تا با رفع آن، از آسیب‌های جدی و پرهزینه جلوگیری شود. در ادامه، به بررسی انواع سنسور دیزل ژنراتور می‌پردازیم و کاربرد هر یک از آن‌ها را بررسی میکنیم.
سنسور دیزل ژنراتور چیست؟
پیش از بررسی انواع سنسور دیزل ژنراتور لازم است با سنسور آشنا شوید؛ اما سنسور چیست؟ سنسورهای دیزل ژنراتور قطعات پیشرفته‌ای هستند که با هدف اندازه‌گیری و کنترل بخش‌های مختلف دیزل ژنراتورها در ژنراتورها قرار گرفته است. برای هر یک از سنسورها، پارامترهای خاصی تعریف شده است که بر اساس آن، عملکرد هر قطعه بررسی می‌شود. این پارامترها بر اساس نوع سنسور تعریف می‌شود؛ برای مثال، پارامتر تعریف شده در سنسور سطح روغن به نحوی است که کاهش سطح روغن را به افراد اطلاع می‌دهد. در نهایت، اطلاعات به‌دست آمده برای سیستم کنترل مرکزی ارسال می‌شود و در صورتی که مشکلی وجود داشته باشد اپراتور دستگاه آن را بررسی و رفع می‌کند.
پیشنهاد میکنیم مقاله کاهش صدای دیزل ژنراتور را مطالعه کنید.
سنسورهای دیزل ژنراتور ۲ نوع هستند:
در ادامه با این سنسورها آشنا می‌شوید:
سنسور دیجیتال
سنسورهای دیجیتال در دیزل ژنراتور، سنسورهایی هستند که به‌صورت گسسته کار می‌کنند و خروجی آن، دو یا چند وضعیتی است تا سطح یا وضعیت بخش موردنظر را اندازه‌گیری کند. سنسورهای اندازه‌گیری سطح روغن، سطح سوخت، سطح آب و… از این نوع هستند.
سنسور آنالوگ
سنسورهای آنالوگ در دیزل ژنراتور سنسورهایی هستند که به‌صورت پیوسته کار می‌کند و برای نشان دادن سطح یا وضعیت خاص قطعات مختلف دستگاه است. این سنسورها بر اساس تغییرات جریان، ولتاژ و مقاومت عمل می‌کند. سنسورهای فشار، دمای آب و… از این نوع هستند.
در ژنراتورها از انواع سنسورهای دیجیتال و آنالوگ استفاده می‌شود که هر یک از آن‌ها عملکرد قطعات مختلفی از دیزل ژنراتور را بررسی می‌کند.
بیشتر بخوانید: فیلتر دیزل ژنراتور چیست؟ + انواع فیلتر دیزل ژنراتور
انواع سنسور دیزل ژنراتور
سنسورهای استفاده شده در دیزل ژنراتوها انواع مختلفی هستند که هرکدام از آن‌ها وظایف خاص خود را دارند. در این بخش، به بررسی انواع سنسور دیزل ژنراتور می‌پردازیم و کارایی هر یک را بررسی میکنیم.
۱. سنسور دورسنج
سنسور دورسنج یا پیکاپ یکی از سنسورهای مهم در دیزل ژنراتورها است که از سیم‌پیچ و آهن‌ربا تشکیل شده است. این سنسور در نزدیکی دنده فلایویل قرار دارد و زمانی که دنده فلایویل از نزدیکی سنسور عبور می‌کند، شار مغناطیسی تغییر کرده و متناسب با سرعت، تغییراتی در فرکانس آن ایجاد می‌شود. فرکانس خروجی آن بین ۲۵۰ تا ۵۰۰ هرتز بوده و در صورت افزایش بیش از اندازه فرکانس، از طریق نمایشگر ژنراتور اطلاع‌رسانی می‌شود.
۲. سنسور سطح آب
سنسور سطح آب یکی دیگر از انواع سنسورهای دیزل ژنراتور است که وظیفه آن بررسی سطح آب یا مایع خنک‌کننده رادیاتور است! در واقع زمانی که سطح آب رادیاتور از حد مشخصی پایین‌تر می‌شود، از طریق برد کنترل اطلاع‌رسانی می‌کند. این سنسور معمولاً در بالای رادیاتور قرار می‌گیرد که در صورت کاهش سطح آب سریعاً اطلاع‌رسانی شود. سنسورهای سطح آب دو نوع هستند؛ مکانیکی و الکتریکی. نوع مکانیکی آن با پایین رفتن اهرم کاهش سطح آب را اطلاع‌رسانی می‌کند و نوع الکتریکی آن، با کمک سنسورهای ۱۲ و ۲۴ ولت سطح آب را بررسی می‌کند. در واقع آب وظیفه ارتباط بین مثبت و منفی سنسور را برعده دارد که در صورت قطع ارتباط، از طریق برد کنترل اطلاع داده می‌شود.
۳. سنسور دمای آب
آب و مایع خنک‌کننده یکی از مهم‌ترین بخش‌های دیزل ژنراتورها است که موتور را خنک کرده و از آسیب جدی به قطعات آن جلوگیری می‌کند. سنسور دمای آب یکی از انواع سنسور دیزل ژنراتور است که وظیفه آن اندازه‌گیری دمای آب برای جلوگیری از داغ شدن بیش از اندازه آن و در نهایت، موتور است. در سنسور دمای آب از مقاومت‌های NTC استفاده شده که با افزایش دما، مقاومت سنسور تغییر می‌کند. در نهایت هشدار مربوط به افزایش دمای آب روی نمایشگر دیده می‌شود تا در صورت بالا بودن، مشکل را بررسی کنید. همچنین برخی از انواع آن، در صورت نیاز اقدامات خودکاری مانند خاموش کردن موتور انجام می‌دهند.
۴. سنسور سطح روغن
سنسور سطح روغن یکی از سنسورهای مهم دیزل ژنراتورها است که سطح روغن کارتل را اندازه‌گیری می‌کند. این سنسور معمولاً مکانیکی است که با کمک یک لوله به کارتل متصل شده و با کمک آن، سطح روغن را اندازه می‌گیرد. اگر سطح روغن از مقدار مناسب کمتر شود، افراد از آن مطلع می‌شوند و با اضافه کردن روغن به کارتل، از آسیب دیدن موتور و قطعات مختلف آن جلوگیری می‌کنند.
بیشتر بخوانید: زمان تعویض روغن دیزل ژنراتور؛ چه موقع روغن موتور دیزل را تعویض کنیم؟

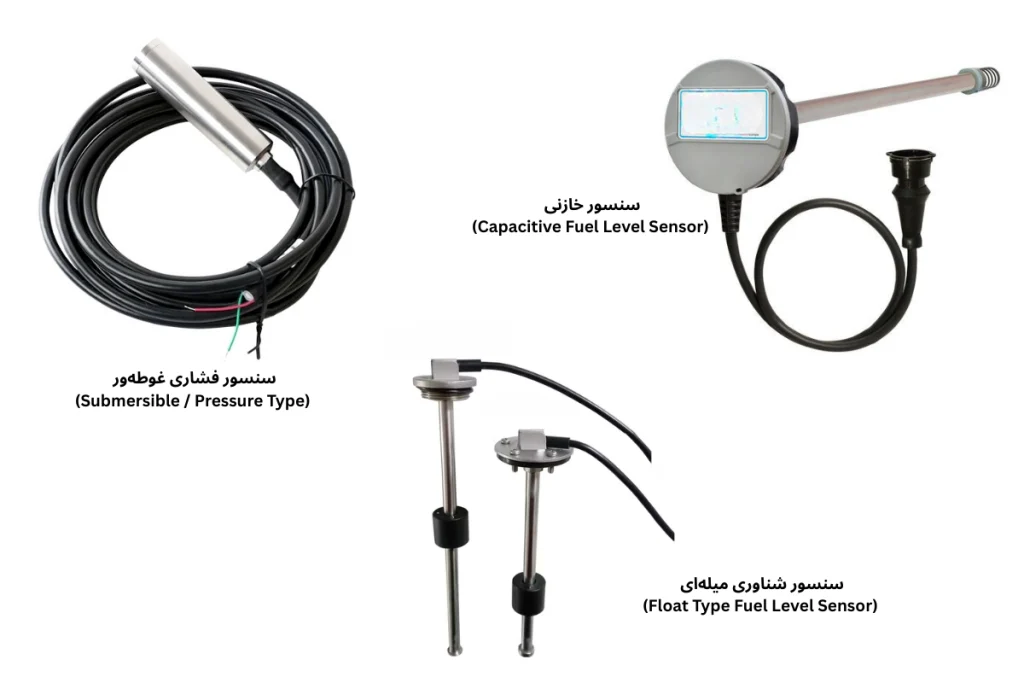

۵. سنسور سطح سوخت
سنسور سطح سوخت وظیفه اندازه‌گیری میزان سوخت موجود در مخزن سوخت دیزل ژنراتور را برعهده دارد. این سنسور به افراد کمک می‌کند تا پیش از اتمام سوخت ژنراتور، از آن مطلع شده و با اضافه کردن مقدار کافی سوخت از خاموش شدن و توقف عملیات تولید برق جلوگیری کنند. همچنین با اطلاع پیدا کردن از کاهش سطح سوخت قبل از اتمام آن، از رسیدن سوخت کافی به موتور مطمئن شده و جلوی کشیدن شدن هوا و آسیب دیدن موتور ناشی از احتراق غیراستاندارد جلوگیری می‌کنید.
۶. سنسور جریان هوا
ژنراتورهای با توان بالا در اتاقک‌هایی قرار می‌گیرند که لازم است هوای در جریان مناسبی برای آن فراهم شود. برای تامین هوای مناسب، فن‌هایی روی آن قرار دارد که با افزایش فعالیت موتور فن‌ها دمای آن را به اندازه لازم کاهش می‌دهد. سنسور جریان هوا وظیفه بررسی هوای داخل اتاقک‌ها و دمای آن را برعهده دارد تا در صورت افزایش دما به افراد اطلاع‌رسانی شود. همچنین از این سنسور در جاهای دیگری هم که نیاز به سنجش جریان هوا وجود دارد استفاده می‌شود و کاربرد آن تنها در دیزل ژنراتورها نیست.
۷. سنسور فشار روغن
فشار روغن یکی از مسائل مهم در دیزل ژنراتورها است که باید بین محدوده مشخصی باشد؛ این محدوده بین ۰.۶ تا ۶ بار در دور موتور ۱۰۰۰ rmp است. حال اگر فشار روغن از این محدوده خارج شود، به اجزای مختلف موتور آسیب وارد می‌کند و این موضوع باعث خسارت‌های سنگین می‌شود. سنسور فشار روغن آن را اندازه‌گیری کرده و در صورت تغییر فشار روغن به کمتر یا بیشتر از حد مجاز، آن را از طریق برد کنترل اطلاع‌رسانی می‌کند. این سنسور معمولاً پس از پمپ روغن در مسیر روغن‌کاری موتور قرار می‌گیرد.
بیشتر بخوانید: چک لیست دیزل ژنراتور؛ برای نگهداری از دیزل ژنراتور چه‌کار کنیم؟
۸. سنسور دمای اگزوز
سنسور دمای اگزوز یکی از انواع سنسور دیزل ژنراتور است که دمای دودهای خارج‌شده از موتور را اندازه‌گیری می‌کند. اگر دمای اندازه‌گیری‌شده خیلی بالا باشد، به اپراتور اطلاع داده می‌شود؛ چرا که ممکن است نشانه‌ای از احتراق ناقص یا عملکرد نادرست موتور باشد. در چنین شرایطی با بررسی دستگاه می‌توانید مشکل را برطرف و از آسیب دیدن دستگاه جلوگیری کنید.
سخن پایانی
سنسورهای دیزل ژنراتور بخش بسیار مهمی هستند که عملکرد درست قطعات مختلف آن را بررسی می‌کند. اگر بخشی از دیزل ژنراتور عملکرد درستی نداشته باشد، سنسورها آن را به بخش کنترل ارسال کرده و اپراتور از آن اطلاع پیدا می‌کند. برای مثال، اگر سطح روغن پایین باشد سنسور اندازه‌گیری سطح روغن آن را بررسی کرده و اطلاع می‌دهد. افراد با درنظر گرفتن خطاها و هشدارهای مربوط به سنسورهای دیزل ژنراتور مشکل را رفع کرده و از آسیب جدی به دیزل ژنراتور جلوگیری می‌کنند. در این مقاله به بررسی انواع سنسور دیزل ژنراتور و کاربرد هریک از آن‌ها پرداختیم تا با آن‌ها آشنا شوید و بتوانید برای عمر مفید دستگاه موردنظر را افزایش دهید.
