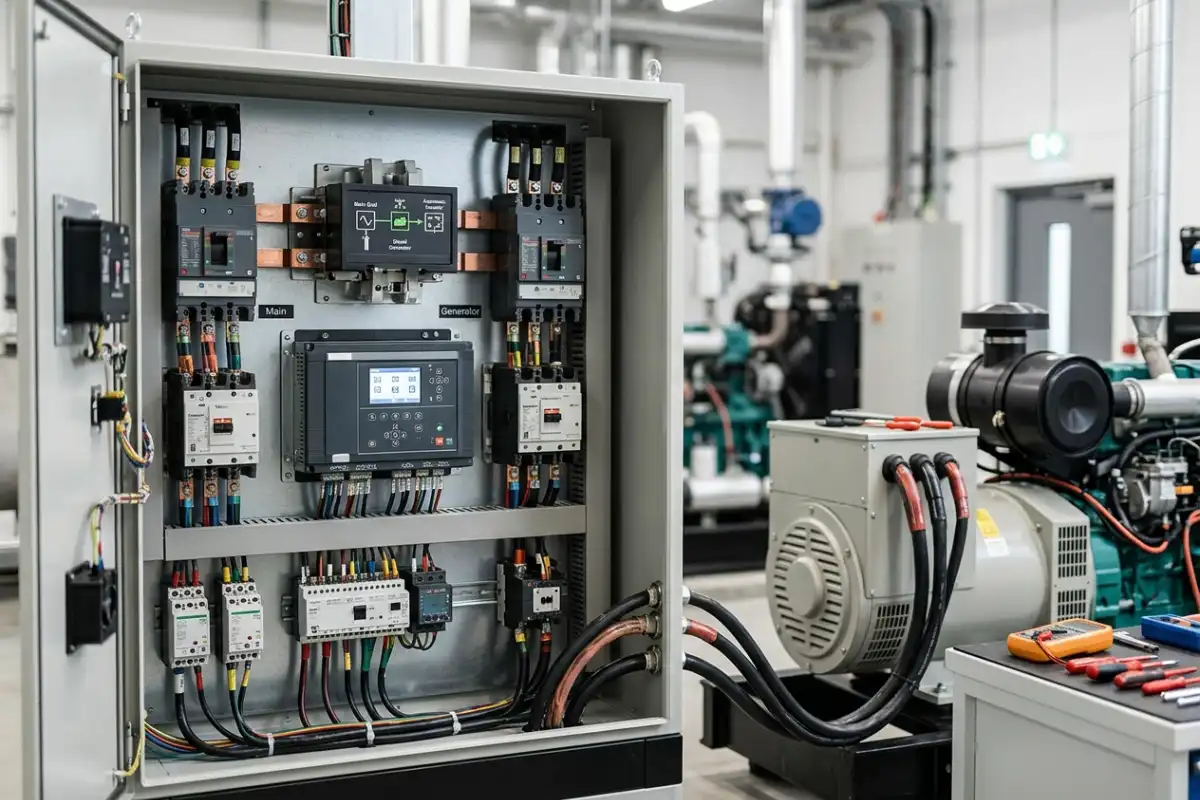

راهنمای انتخاب تابلو ATS برای دیزل ژنراتور (عملکرد، انواع و قیمت)

تصور کنید برق یک کارخانه، ساختمان اداری یا مرکز درمانی ناگهان قطع شود. اگر دیزل ژنراتور روشن شده، اما انتقال برق به مصرف‌کننده با تأخیر یا به‌درستی انجام نشود، عملاً وجود ژنراتور هم نمی‌تواند مشکل را حل کند. انتخاب تابلو ATS برای دیزل ژنراتور دقیقاً در چنین شرایطی اهمیت پیدا می‌کند. این تابلو وظیفه دارد هنگام قطع یا اختلال برق شهر، منبع تغذیه را به ژنراتور منتقل و پس از پایدار شدن شبکه، دوباره به برق شهر برگرداند.

اما هر ATS برای هر ژنراتوری مناسب نیست. ظرفیت جریان، تک‌فاز یا سه‌فاز بودن، نوع بار، کیفیت کنترلر، نوع کلید انتقال و میزان اتوماسیون، در انتخاب تابلو مناسب و قیمت نهایی آن تأثیر دارند. در این راهنما، با عملکرد ATS، انواع آن، اجزای اصلی، نکات مهم خرید و عواملی که قیمت این تابلو را تعیین می‌کنند، آشنا می‌شویم.

تابلو ATS چیست و چه نقشی در دیزل ژنراتور دارد؟

ATS مخفف Automatic Transfer Switch یا کلید انتقال خودکار است. این تجهیز بین برق شهر، دیزل ژنراتور و مصرف‌کننده قرار می‌گیرد و در صورت قطع یا افت غیرمجاز ولتاژ شبکه، منبع برق ورودی را به ژنراتور منتقل می‌کند.

در یک سیستم ساده، ژنراتور ممکن است در زمان قطعی برق روشن شود، اما روشن شدن موتور به‌تنهایی کافی نیست. بایستی ارتباط آن با مصرف‌کننده نیز به شکل ایمن برقرار شود، در این شرایط ATS دقیقاً همین وظیفه را انجام می‌دهد.

برای مثال، زمانی که برق شهر قطع می‌شود، کنترلر ATS این تغییر را تشخیص می‌دهد، فرمان استارت را برای ژنراتور ارسال کرده و پس از رسیدن ژنراتور به شرایط مناسب، بار را به آن منتقل می‌کند. با بازگشت برق شهر نیز فرآیند برعکس می‌شود.

برای دریافت اطلاعات بیشتر درباره تابلو ats کلیک کنید

نحوه عملکرد تابلو ATS در سیستم برق اضطراری

عملکرد ATS را می‌توان در چند مرحله ساده خلاصه کرد. در حالت عادی، برق شهر منبع اصلی سیستم است و بار از شبکه تغذیه می‌شود. کنترلر به‌طور مداوم پارامترهای برق شهر را بررسی می‌کند. درصورتی‌که ولتاژ از محدوده تعیین‌شده خارج شود یا برق به‌طور کامل قطع گردد، ATS این وضعیت را به‌عنوان خطای منبع اصلی تشخیص می‌دهد. سپس فرمان روشن شدن دیزل ژنراتور صادر می‌شود.

بعد از پایدار شدن ولتاژ و فرکانس ژنراتور، کلید انتقال تغییر وضعیت داده و بار به ژنراتور متصل خواهد شد. با برگشت برق شهر و تأیید پایداری آن، ATS مجدداً بار را به شبکه منتقل کرده و پس از یک زمان مشخص، فرمان خاموش شدن ژنراتور صادر می‌شود. این فرآیند به‌صورت خودکار انجام می‌شود و نیازی به حضور اپراتور ندارد.

انواع تابلو ATS

همه تابلوهای انتقال عملکرد یکسانی ندارند و انتخاب مدل مناسب باید بر اساس نوع پروژه انجام شود. در این بخش انواع تابلو ATS را معرفی کرده‌ایم:

ATS اتوماتیک

مدل اتوماتیک رایج‌ترین نوع ATS برای سیستم‌های برق اضطراری است. این تابلو بدون دخالت اپراتور، وضعیت برق شهر را کنترل کرده و هنگام قطعی یا اختلال، فرآیند انتقال بار به ژنراتور را انجام می‌دهد.

برای ساختمان‌های اداری، مراکز تجاری، مراکز درمانی، کارگاه‌ها و مجموعه‌هایی که تداوم برق اهمیت دارد، ATS اتوماتیک گزینه مناسبی است.

ATS دستی

در ATS دستی، انتقال منبع برق توسط اپراتور انجام می‌شود. این مدل ساختار ساده‌تری داشته و معمولاً هزینه آن از نمونه‌های کاملاً اتوماتیک کمتر است.

با این حال، برای مکان‌هایی که قطع برق باید بدون دخالت انسان مدیریت شود، مدل دستی انتخاب ایده‌آلی نیست.

ATS موتوردار (Motorized)

در تابلوهای موتوردار، تغییر وضعیت کلید انتقال توسط مکانیزم الکتریکی و موتور انجام می‌شود. این مدل می‌تواند برای سیستم‌هایی که نیاز به انتقال خودکار و کنترل دقیق دارند مورد استفاده قرار گیرد.

نوع کلید، سرعت انتقال، قابلیت کنترل از راه دور و امکانات کنترلی از مواردی هستند که هنگام انتخاب این مدل باید بررسی شوند.

ATS صنعتی سنگین (Heavy Duty)

ATSهای Heavy Duty برای پروژه‌هایی طراحی می‌شوند که جریان بالا، کارکرد مداوم و شرایط کاری سخت‌تری دارند. این مدل‌ها معمولاً از تجهیزات و کلیدهای مقاوم‌تر برخوردارند و در پروژه‌های صنعتی، کارخانه‌ها و تأسیسات بزرگ به‌کار می‌روند.

در چنین پروژه‌هایی علاوه‌بر ظرفیت جریان، توان تحمل اتصال کوتاه، کیفیت تجهیزات، سیستم خنک‌کاری تابلو و قابلیت اطمینان کل مجموعه نیز باید بررسی شود.

اجزای اصلی تابلو ATS

عملکرد صحیح تابلو به هماهنگی چند قطعه اصلی وابسته است. کیفیت این تجهیزات می‌تواند مستقیماً روی سرعت و ایمنی انتقال برق تأثیر بگذارد.

کنتاکتور یا کلید انتقال

این بخش وظیفه قطع و وصل مسیر برق شهر و ژنراتور را بر عهده دارد. در تابلوهای مختلف ممکن است از کنتاکتورها، کلیدهای اتوماتیک موتوردار یا تجهیزات انتقال مخصوص استفاده شود.

مهم‌ترین نکته این است که دو منبع برق نباید به‌صورت ناخواسته همزمان به بار متصل گردند. بنابراین این بخش باید از نظر اینترلاک و ایمنی به‌درستی طراحی شود.

کنترلر ATS

کنترلر را می‌توان مغز تابلو ATS دانست. این قطعه وضعیت برق شهر و ژنراتور را بررسی کرده و بر اساس تنظیمات، فرمان‌های لازم را صادر می‌کند.

قابلیت‌هایی مانند تشخیص افت ولتاژ، کنترل فرکانس، تأخیر زمانی، فرمان استارت ژنراتور، انتقال بار و نمایش خطاها به مدل کنترلر بستگی دارد.

سیستم حفاظت برق

حفاظت در برابر اضافه‌بار، اتصال کوتاه، افت یا افزایش ولتاژ و برخی خطاهای الکتریکی برای عملکرد ایمن سیستم ضروری است.

انتخاب تجهیزات حفاظتی باید متناسب با جریان نامی و مشخصات شبکه انجام شود. استفاده از تجهیزات ضعیف‌تر از نیاز واقعی می‌تواند هم برای تابلو و هم برای مصرف‌کننده مشکل ایجاد کند.

سیستم شارژر باتری و تغذیه کمکی

جهت تضمین آماده‌به‌کار بودن دیزل ژنراتور، وجود یک باتری شارژر اتوماتیک درون تابلو ATS ضروری است. این سیستم ولتاژ باتری استارت ژنراتور را دائماً سنجیده و آن را در حالت شارژ کامل نگه می‌دارد تا هنگام قطعی برق، روند استارت موتور با خطا مواجه نشود.

نمایشگر و هشدارها

نمایشگر تابلو می‌تواند اطلاعاتی مانند وضعیت برق شهر، وضعیت ژنراتور، منبع فعال و خطاهای سیستم را در اختیار اپراتور قرار دهد.

وجود آلارم‌های مناسب نیز عیب‌یابی را ساده‌تر می‌کند و در پروژه‌های صنعتی اهمیت بیشتری دارد.

چگونه تابلو ATS مناسب انتخاب کنیم؟

برای انتخاب تابلو ATS برای دیزل ژنراتور بهتر است قبل از توجه به قیمت، مشخصات فنی سیستم را مشخص کنید. اولین مورد، ظرفیت جریان مصرف‌کننده است. ATS باید بتواند جریان موردنیاز بار را با حاشیه اطمینان مناسب تحمل کند. تعداد فاز نیز مهم است، سیستم‌های تک‌فاز و سه‌فاز به تجهیزات انتقال متناسب با خود نیاز دارند. علاوه بر این، نوع بار نیز باید بررسی شود؛ چراکه بارهای موتوری، صنعتی و حساس ممکن است هنگام راه‌اندازی جریان بیشتری ایجاد کنند.

توان دیزل ژنراتور، ولتاژ و فرکانس کاری، تعداد منابع ورودی، نوع کلید انتقال، زمان تأخیر قابل تنظیم و امکانات کنترلی نیز از دیگر موارد مهم هستند. اگر پروژه صنعتی یا دارای بار حساس باشد، بهتر است طراحی تابلو بر اساس مشخصات واقعی شبکه و توسط متخصص برق انجام شود.

عوامل موثر بر قیمت تابلو ATS

قیمت ATS به یک عامل مشخص وابسته نیست. ممکن است دو تابلو از نظر ظاهری مشابه باشند، اما به دلیل تفاوت در تجهیزات داخلی، کنترلر و سطح اتوماسیون، قیمت کاملاً متفاوتی خواهند داشت در زیر به عوامل موثر بر قیمت اشاره کرده‌ایم:

ظرفیت جریان (Ampere)

هرچه جریان نامی ATS بیشتر باشد، معمولاً به کلیدها و تجهیزات قدرت با ظرفیت بالاتری نیاز است. به همین دلیل ظرفیت‌هایی مانند ۶۳، ۱۲۵، ۲۵۰، ۴۰۰ آمپر و بالاتر قیمت‌های متفاوتی دارند.

انتخاب ظرفیت باید بر اساس جریان واقعی بار انجام شود و انتخاب یک مدل بیش از حد بزرگ نیز لزوماً به معنی انتخاب بهتر نیست.

نوع کنترلر و برند

کنترلرهای ATS از نظر امکانات، دقت، قابلیت تنظیم و کیفیت ساخت با یکدیگر تفاوت دارند. برند تجهیزات قدرت نیز می‌تواند بخش زیادی از قیمت نهایی تابلو را تعیین کند.

در پروژه‌های حساس، استفاده از تجهیزات معتبر از هزینه‌های ناشی از خرابی و توقف سیستم در آینده جلوگیری خواهد کرد.

تک‌فاز یا سه‌فاز بودن

ساختار تابلوهای تک‌فاز و سه‌فاز متفاوت است و تجهیزات مورد استفاده در آن‌ها نیز بر همین اساس انتخاب می‌شوند. معمولاً تابلوهای سه‌فاز برای کاربردهای صنعتی و بارهای بزرگ‌تر مورد استفاده قرار می‌گیرند.

سطح اتوماسیون

یک تابلو ساده با امکانات محدود قیمت کمتری نسبت به تابلویی دارد که امکان کنترل از راه دور، تنظیم تأخیرها، ثبت خطا و مانیتورینگ پارامترهای مختلف را فراهم می‌کند.

بنابراین هنگام مقایسه قیمت، باید مشخصات فنی دو تابلو را در کنار هم بررسی کرد. ارزان‌تر بودن یک مدل به‌تنهایی نشان‌دهنده انتخاب اقتصادی‌تر نیست.

اشتباهات رایج در خرید تابلو ATS

یکی از اشتباهات رایج، انتخاب ATS تنها بر اساس توان دیزل ژنراتور است. در حالی که جریان بار، نوع مصرف‌کننده و شرایط شبکه نیز اهمیت زیادی دارند. همچنین، بی‌توجهی به کیفیت کلید انتقال و کنترلر می‌تواند مشکلاتی زیادی را به همراه داشته باشد. ممکن است یک تابلو با قیمت مناسبی ارائه شود، اما استفاده از قطعات نامناسب در آن باعث کاهش عمر خواهد شد.

در برخی مواقع خریداران تنها به ظرفیت آمپراژ توجه می‌کنند و موضوعاتی مانند تعداد پل، نوع بار، قابلیت تنظیم زمان تأخیر و نحوه اینترلاک را نادیده می‌گیرند. در پروژه‌های حساس، خرید تابلو بدون بررسی نقشه تک‌خطی و مشخصات دقیق سیستم نیز می‌تواند مشکلات جدی هنگام نصب ایجاد کند.

نصب و نگهداری تابلو ATS

نصب ATS باید توسط فرد متخصص انجام شود تا اتصالات برق شهر و ژنراتور به‌درستی اجرا شده و عملکرد اینترلاک و سیستم کنترل بررسی شود.

پس از نصب نیز بهتر است عملکرد تابلو به‌صورت دوره‌ای مورد آزمایش قرار گیرد. قطع برق شهر به‌صورت کنترل‌شده، بررسی استارت ژنراتور، انتقال بار، برگشت بار به شبکه و خاموش شدن ژنراتور از جمله مواردی هستند که باید در تست‌های دوره‌ای بررسی شوند.

تمیز نگه داشتن تابلو، بررسی اتصالات، کنترل وضعیت کابل‌ها و تجهیزات حفاظتی و بررسی خطاهای ثبت‌شده در کنترلر نیز می‌تواند از خرابی‌های ناگهانی جلوگیری کند. در محیط‌های صنعتی که گردوغبار، گرما یا رطوبت بالاست، شرایط محیطی نیز بایستی در برنامه نگهداری در نظر گرفته شود.

جمع‌بندی و انتخاب بهینه برای سیستم ژنراتور

یک ATS مناسب باید با کل سیستم برق اضطراری هماهنگ باشد. بنابراین، برای انتخاب تابلو ATS برای دیزل ژنراتور ابتدا باید ظرفیت و نوع بار، تعداد فاز، توان ژنراتور، جریان نامی، نوع کلید انتقال و امکانات کنترلی مشخص شود. پس از آن می‌توان بر اساس نیاز پروژه، مدل اتوماتیک، دستی، موتوردار یا Heavy Duty را انتخاب کرد.

قیمت نیز تنها یکی از معیارهای خرید است. کیفیت قطعات، برند کنترلر، ظرفیت جریان، سطح حفاظت و امکانات تابلو در عملکرد بلندمدت آن تأثیر مستقیم دارند. انتخاب یک تابلو متناسب با نیاز واقعی، هم از هزینه‌های اضافی جلوگیری کرده و هم احتمال اختلال در زمان قطع برق را کاهش می‌دهد. در نهایت، اگر سیستم برای یک مجموعه حساس یا صنعتی طراحی می‌شود، بهتر است انتخاب و طراحی ATS بر اساس نقشه برق و مشخصات واقعی بار انجام گیرد تا دیزل ژنراتور و تابلو انتقال، به‌عنوان یک سیستم هماهنگ و مطمئن عمل کنند.
