سنسورهای دیزل ژنراتور + کد خطا و چک‌لیست

اگر از دیزل ژنراتورها استفاده می‌کنید، حتماً می‌دانید که از قطعات مختلفی تشکیل شده است. سنسورهای دیزل ژنراتور قطعات پیشرفته‌ای هستند که با ارسال سیگنال‌های الکتریکی باعث عملکرد بهینه انواع دیزل ژنراتورها می‌شود. شناخت انواع سنسورها کمک زیادی به نگهداری دیزل ژنراتور می‌تواند و باید حتماً کد خطای مربوط به هر کدام را بدانید. در این مقاله قصد داریم به بررسی انواع سنسور دیزل ژنراتور بپردازیم و چک‌لیست تست کردن آن را بررسی کنیم.

نقشه و انواع سنسورهای دیزل ژنراتور

دیزل ژنراتورها دارای انواع سنسورها هستند که هر کدام از آن‌ها مشخصات و کد خطای خاص خود را دارند. در جدول زیر برخی از مهم‌ترین سنسورها به همراه مشخصات آن آمده است:

نام سنسور	پین	ولتاژ	کد خطا
سنسور فشار روغن (Oil Pressure Sensor)	5V+، خروجی Signal، GND	۰.۵–۴.5V	E031 / SPN 100
سنسور دمای آب (Coolant Temp Sensor)	5V، Signal، GND	۰.۳–3V	E044 / SPN 110
سنسور سرعت موتور (Magnetic Pickup – MPOS)	۲ پین (AC Signal)	۲–50V AC	E012 / SPN 190
سنسور سطح روغن (Oil Level Switch)	۲ پین	۱۲/24V	E102
سنسور سطح آب رادیاتور (Coolant Level Sensor)	۲ یا ۳ پین	۱۲/24V	E111
سنسور فشار سوخت (Fuel Pressure Sensor)	5V، Signal، GND	۰.۵–۴.5V	E058 / SPN 94
سنسور دمای سوخت (Fuel Temp Sensor)	5V، Signal، GND	۰.۲–3V	E067
سنسور فشار منیفولد MAP	5V، Signal، GND	۰.۳–۴.7V	E150 / SPN 102
سنسور اکسیژن (برای ژنراتورهای مدرن Tier4)	Heater+, Heater–، Signal	۰.۱–۰.9V	E200 / SPN 521
سنسور ارتعاش/فالت شاسی (Vibration Switch)	۲ پین	۱۲/24V	E300

در برندهای مختلف کد خطای هر کدام از سنسورهای بالا متفاوت است که باید بر اساس دفترچه راهنمای آن یا کمک گرفتن از متخصص آن عیب‌یابی را انجام دهید. پس از عیب‌یابی درست و اصولی می‌توانید سنسوری که با مشکل مواجه است را تعویض کنید تا مشکل رفع شود.

برای اطلاع بیشتر از انواع سنسورهای دیزل ژنراتور کلیک کنید.

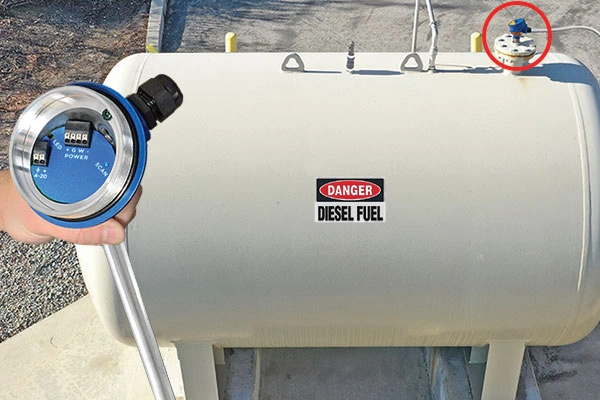

چک‌لیست ۷ مرحله‌ای تست سنسورها با مولتی‌متر + جدول تست

یکی از بهترین راه‌های تست کردن سنسورها استفاده از مولتی‌متر است! چرا که هر سنسور ولتاژ با محدوده خاصی دارد که اگر از محدوده آن خارج شود، نشان‌دهنده خرابی آن است. در این بخش چک لیست ۷ مرحله‌ای برای تست سنسورها با مولتی‌متر را بررسی می‌کنیم:

۱. بررسی ولتاژ تغذیه ECU

اولین تست مربوط به ولتاژ تغذیه ECU است. در چنین شرایطی، تنظیمات مولتی‌متر باید روی DC 20/50V باشد. پس از تست باید به ولتاژ ۴.۸ تا ۵.۱ ولت برسید؛ در غیر این صورت، این بخش خراب است و باید تعمیر شود.

۲. تست اتصال بدنه (Ground)

دومین تست مربوط به اتصال بدنه است که باید مولتی‌متر را روی Ohm قرار دهید. اگر مقاومت سنسور تا شاسی ۱ اهم یا کمتر باشد، نشان‌دهنده سلامت آن است. اگر هم بالاتر باشد که نشان‌دهنده مشکل اتصال بدنه یا کابل بوده و باید آن را بررسی کنید.

۳. تست continuity سیم‌کشی

سومین تست مربوط به continuity در بخش سیم‌کشی است. باید مولتی‌متر را روی Buzzer قرار دهید؛ سپس از ECU تا پین سنسور را تست کنید. اگر صدای بوق ممتد شنیدید، یعنی مقاومت بین ۰ تا ۲ اهم بوده و سالم است. اگر مقاومت بیشتر باشد، نیاز به بررسی و تعمیر دارد.

۴. تست ولتاژ خروجی سنسورهای آنالوگ

چهارمین تست مربوط به ولتاژ خروجی سنسورهای آنالوگ است که باید مولتی‌متر را روی DC Volt قرار دهید. اگر مقدار ولتاژ بر اساس نوع سنسور، بین ۰.۲ تا ۴.۸ ولت باشد نشان‌دهنده سالم بودن آن است. اگر مقدار ثابت یا ۰ ولت باشد، نشان‌دهنده قطعی سیم یا خرابی سنسور است که باید بررسی شود.

۵. تست مقاومت سنسورهای مقاومتی (NTC/PTC)

پنجمین تست مربوط به مقاومت سنسورهای مقاومتی است. در چنین شرایطی باید مولتی‌متر را روی Ohm قرار دهید. در بخش NTC هر چقدر دمای دستگاه بالاتر باشد، مقاومت کمتر می‌شود. همچنین برای PTC با گرم شدن دستگاه مقاومت افزایش پیدا می‌کند.

بیشتر بخوانید: تفاوت ژنراتور گازی و دیزلی

۶. تست سنسورهای سوئیچی (ON/OFF)

ششمین تست مربوط به سنسورهای سوئیچی است. در چنین شرایطی باید مولتی‌متر روی Continuity یا ولتاژ تغذیه قرار بگیرد و سپس به دستگاه متصل شود. در حالت روشن بودن (ON) اتصال باید کامل بوده و در حالت خاموش بودن (OFF) اتصال باید در حالت مدار باز قرار بگیرد.

۷. مقایسه مقدار خروجی با استاندارد جدول

آخرین راه برای تست سنسورهای دیزل ژنراتور مقایسه بر اساس جدول زیر است:

نوع سنسور	مقدار صحیح	حالت تست	نتیجه
فشار روغن (Analog)	۰.۵–۴.5V	ولتاژ	کمتر از ۰.۵ = فشار کم یا سنسور خراب
دمای آب (NTC)	۲.5kΩ (سرد) → ۳۰۰Ω (داغ)	مقاومت	ثابت = خرابی
سطح آب رادیاتور (Switch)	ON/OFF	Continuity	ON = سطح پایین
سرعت موتور MPOS	۲–50V AC هنگام استارت	AC Volt	صفر = سنسور یا فاصله زیاد
فشار سوخت (Analog)	۰.۵–۴.5V	ولتاژ	کمتر از ۰.۵ = فشار کم
دمای سوخت (NTC)	۱.5kΩ (سرد) → ۲۵۰Ω (داغ)	مقاومت	تغییر نکرد = خراب
MAP فشار هوا	۱.۰–۴.7V	ولتاژ	1V = دور آرام / 4V = بار زیاد
سطح روغن (Switch)	ON/OFF	Continuity	ON = سطح پایین
سنسور اکسیژن O2	۰.۱–۰.9V موج‌دار	ولتاژ	ثابت = خراب
سنسور ارتعاش	اتصال یا قطع	Switch	قطع بی‌مورد = حساسیت زیاد

بر اساس جدول بالا می‌توانید تست سنسور دیزل ژنراتور را انجام دهید و در صورت خرابی، برای عملکرد درست و بهینه دستگاه حتماً آن را تعویض کنید.

بیشتر بخوانید: ۹ علت کم شدن ولتاژ موتور برق و راه‌ حل‌ های عملی

اهمیت سنسورهای دیزل ژنراتور در کارایی و ایمنی دستگاه

سنسورهای دیزل ژنراتور نقش حیاتی در نظارت بر عملکرد موتور، مصرف سوخت، دما، فشار و ایمنی کلی دستگاه ایفا می‌کنند. این قطعات هوشمند با ارسال اطلاعات دقیق به ECU، از وقوع آسیب‌های جدی مانند گرمای بیش از حد، کمبود روغن، فشار سوخت نامناسب و اضافه‌بار جلوگیری می‌کنند. استفاده صحیح از سنسورها نه تنها عمر مفید ژنراتور را افزایش می‌دهد، بلکه مصرف سوخت را بهینه کرده و از توقف‌های ناگهانی و پرهزینه در مواقع اضطراری جلوگیری می‌کند. در واقع، بسیاری از خرابی‌های بزرگ دیزل ژنراتور ریشه در عملکرد ضعیف یا خرابی همین سنسورها دارد. به همین دلیل، شناخت کامل انواع سنسور دیزل ژنراتور و کد خطای آن‌ها برای هر اپراتور و تکنسین ضروری است.

نکات نگهداری و افزایش طول عمر سنسورهای دیزل ژنراتور

برای اینکه سنسورهای دیزل ژنراتور همیشه دقیق کار کنند، رعایت چند نکته کلیدی نگهداری بسیار مهم است. تمیز کردن اتصالات و کانکتورها، جلوگیری از نفوذ گرد و غبار و رطوبت، بررسی دوره‌ای سیم‌کشی‌ها، استفاده از سوخت و روغن با کیفیت استاندارد، و نصب سنسورهای اورجینال یا با کیفیت معادل از مهم‌ترین اقدامات هستند. همچنین توصیه می‌شود هر ۳۰۰ تا ۵۰۰ ساعت کارکرد، تست کامل سنسورها با مولتی‌متر انجام شود. با رعایت این نکات نگهداری، می‌توانید از بروز کدهای خطای مکرر جلوگیری کنید، هزینه‌های تعمیر را به حداقل برسانید و بهره‌وری دیزل ژنراتور خود را در بلندمدت حفظ کنید.

کدهای خطا سنسورهای دیزل ژنراتور؛ جدول ۵۰ کد خطا + راه‌حل فوری

در جدول زیر مهم‌ترین کدهای خطای را به همراه راه‌حل فوری آن بررسی می‌کنیم تا با کمک آن بتوانید عیب‌یابی کرده و سنسور را تعویض کنید.

کد خطا (نمونه)	راه‌حل فوری	توضیح خطا	علت‌های احتمالی
E001	سطح روغن + تست سنسور	فشار روغن پایین	روغن کم، سنسور معیوب
E002	تکمیل آب + چک پمپ	دمای آب بالا	آب کم، واترپمپ، ترموستات
E003	کاهش بار	اضافه‌بار ژنراتور	مصرف زیاد
E004	توقف و بررسی گاورنر	سرعت بالا (Overspeed)	گورنر، چسبندگی ریل
E005	افزایش سوخت	سرعت پایین (Underspeed)	سوخت کم، انژکتور
E006	تست AVR	ولتاژ پایین خروجی	AVR، تحریک
E007	تنظیم AVR	ولتاژ بالا خروجی	AVR Fault
E008	کالیبراسیون گاورنر	خطای فرکانس بالا	گاورنر، سنسور سرعت
E009	تنظیم RPM	خطای فرکانس پایین	سوخت کم
E010	تست ولتاژ 5V	قطع سنسور فشار روغن	سیم‌کشی
E011	تست مقاومت	قطع سنسور دمای آب	NTC خراب
E012	تنظیم فاصله	خطای MPOS (پیکاپ سرعت)	فاصله سنسور
E013	تعویض فیلتر	فشار سوخت پایین	پمپ، فیلتر
E014	تست شارژر	قطع ولتاژ باتری	کابل، فیوز
E015	تنظیم شارژر	ولتاژ بالا باتری	شارژر خراب
E016	چک اویل پمپ	دمای روغن بالا	کمبود گردش روغن
E017	تکمیل روغن	سطح روغن پایین	لیک، مصرف
E018	تکمیل و هواگیری	سطح آب پایین	رادیاتور
E019	تست مقاومت	Fault در ژنراتور	سیم‌پیچ، AVR
E020	بررسی Exciter	عدم تحریک Alternator	AVR، بریکر
E021	تست ارت	خطای اتصال زمین	Earth Leakage
E022	ریست ECU	خطای ماژول ECU	Firmware
E023	تست ولتاژ ۱–4V	خطای سنسور MAP	ایر فیلتر
E024	تست مقاومت	خطای سنسور دمای سوخت	NTC خراب
E025	تست ۰.۱–۰.9V	خطای سنسور اکسیژن	سوخت غنی/کم
E026	تعویض فیلتر	فشار هوا پایین	فیلتر هوا
E027	تست مقاومت	خطای انژکتور	کویل، سیم
E028	تست ولتاژ	خطای پمپ سوخت	Relay
E029	تست Line	خطای ECU CAN BUS	کابل، نویز
E030	چک تغذیه 5V	خطای ارتباط با سنسورها	دیتالاگ
E031	تعویض سنسور	فشار روغن غیرطبیعی	Oil Sender
E032	کالیبراسیون	افت قدرت موتور	پمپ، انژکتور
E033	ریست Emergency	کلید اضطراری فعال	کلید Stop
E034	تعویض	فیلتر سوخت مسدود	گرفتگی
E035	تست جریان	ولتاژ خطا در خروجی CT	CT قطع
E036	تعویض تسمه	شارژ دینام موتور Fault	کمربند، دینام
E037	چک رادیاتور	دمای هوای ورودی بالا	توربو
E038	تست بوست	فشار توربو کم	نشت، خرابی
E039	چک تایمینگ	ضربه موتور (Knock)	احتراق بد
E040	تست ولتاژ استارت	تأخیر استارت	باتری، استارتر
E041	قطع استارت	استارت بیش از حد	رله استارت
E042	تست موتور استارت	عدم چرخش موتور	استارتر
E043	تست رسانایی	اتصال کوتاه سنسور	سیم‌کشی
E044	بررسی سیم	خطای دمای آب غیرمنطقی	NTC قطع
E045	تست ۲۰–80V	خطای ولتاژ تحریک	Exciter
E046	تعویض	خطای ترموستات	گیر کردن
E047	تست PWM	خطای Governor Actuator	موتور گاورنر
E048	بررسی کریر	خاموشی اضطراری بدون دلیل	لرزش
E049	سفت کردن پایه‌ها	خطای ارتعاش شدید	شاسی، موتور
E050	بررسی لاگ کامل	خطای کلی حفاظت‌ها	Fault Group

بر اساس کدهای خطای بالا می‌توانید راحت‌تر به مشکل انواع سنسور دیزل ژنراتور را پیدا کنید.

همچنین بخوانید: علت خاموش شدن دیزل ژنراتور چیست؟ بررسی ۲۰ علت مهم

نتیجه‌گیری

اگر با مشکل خرابی انواع سنسور دیزل ژنراتور روبرو هستید، لازم است انواع سنسورهای دیزل ژنراتور را به همراه کدهای خطای انواع سنسور دیزل ژنراتور بدانید. در این مقاله از رخشا دیزل آسیا به بررسی کامل خطاهای سنسور دیزل ژنراتور پرداختیم و هر چیزی که لازم است در مورد آن بدانید را بررسی کردیم. اگر سوالی دارید، از طریق بخش نظرات مطرح کنید تا شما را به صورت کامل راهنمایی کنیم. همچنین اگر نیاز به خدمات عیب‌یابی و رفع مشکل سنسورهای دیزل ژنراتور دارید، کافی است با ما تماس بگیرید تا کارشناسان ما درخواست شما را ثبت کنند.
