یکی از مهم‌ترین بخش‌های دیزل ژنراتورها، نقشه سیم‌کشی ژنراتور است. این نقشه نشان‌دهنده ارتباط بین اجزای مختلف دیزل ژنراتور است که دیزل ژنراتورها، باید بر اساس آن راه‌اندازی شوند؛ دلیل آن هم تأمین ایمنی لازم و عملکرد بهینه آن است تا برق موردنیاز تجهیزات مختلف فراهم شود. نقشه سیم‌کشی دیزل ژنراتور نه‌تنها در نصب و راه‌اندازی دیزل ژنراتور، بلکه برای نگهداری و تعمیر ژنراتورها هم کاربرد دارد. در این مقاله از رخشا دیزل آسیا، به بررسی نقشه سیم‌کشی ژنراتور می‌پردازیم و تمام اطلاعات ضروری در مورد آن را بررسی می‌کنیم.
اهمیت نقشه سیم‌کشی ژنراتور
نقشه سیم‌کشی ژنراتور نقش بسیار مهمی در استفاده از آن دارد؛ از طراحی و نصب گرفته تا نگهداری و تعمیر آن. اما چرا این نقشه بسیار مهم است و باید توجه ویژه‌ای به آن داشته باشید؟ دلیلش این است که این نقشه در واقع نقشه مسیر جریان الکتریکی از تولید تا اتصال به تجهیزات مصرف‌کننده را نشان می‌دهد. اگر نصب و راه‌اندازی ژنراتور بر اساس نقشه سیم‌پیچی ژنراتور تک‌فاز یا سه‌فاز انجام نشود، خطراتی در پی دارد که عبارتند از:
- خطر اتصال کوتاه: یکی از مهم‌ترین خطرات، خطر اتصال کوتاه است که می‌تواند باعث آتش‌سوزی دیزل ژنراتور شود.
- خطر اتصال نادرست: اگر نصب دیزل ژنراتور بر اساس نقشه سیم‌کشی نباشد، احتمال اتصال اشتباه بسیار زیاد است؛ به‌خصوص در ژنراتورهای بزرگ که سیستم پیچیده‌تری دارد.
- خطر آسیب به تجهیزات: از دیگر خطرات نصب دیزل ژنراتورها بدون توجه به نقشه سیم‌کشی، خطر آسیب به تجهیزات است! چرا که برق موردنیاز آن‌ها به‌صورت بهینه و درست تأمین نمی‌شود و این موضوع باعث آسیب به آن‌ها (مانند خرابی، سوختن و…) خواهد شد.
بنابراین، برای جلوگیری از چنین خطرات و آسیب‌هایی باید حتماً به نقشه سیم‌کشی دیزل ژنراتور توجه کافی داشته باشید و نصب را بر اساس آن انجام دهید.

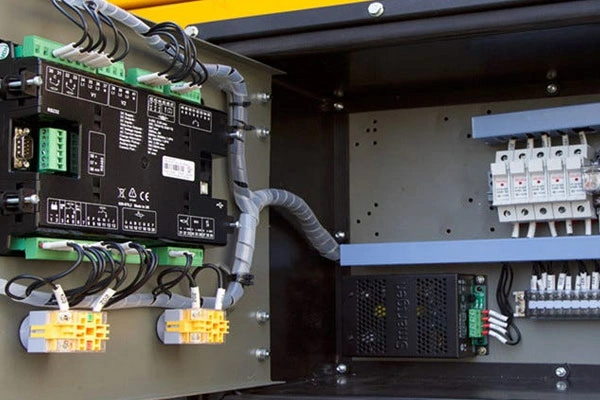

اجزای کلیدی در نقشه سیم‌کشی دیزل ژنراتور
نقشه سیم‌کشی دیزل ژنراتور بخش‌های مختلفی آن را شامل می‌شود؛ چرا که سیم‌کشی‌ها بین قسمت‌های مختلف آن اجرا می‌شود؛ بنابراین لازم است با بخش‌های کلیدی و مهم نقشه سیم‌کشی دیزل ژنراتور آشنا شوید که مهم‌ترین آن‌ها عبارت‌اند از:
- سیم‌کشی موتور: سیم‌کشی این بخش مربوط به احتراق و انرژی مکانیکی است.
- سیم‌کشی آلترناتور: سیم‌کشی این بخش مربوط به تبدیل انرژی مکانیکی به برق است.
- سیم‌کشی تابلوی کنترل: سیم‌کشی این بخش مربوط به کنترل عملکرد ژنراتور و نظارت روی بخش‌های مختلف آن است.
- سیم‌کشی باتری و شارژر: سیم‌کشی این بخش مربوط به تأمین انرژی موردنیاز استارت برای راه‌اندازی دیزل ژنراتور است.
- سیم‌کشی سیستم اگزوز: سیم‌کشی این بخش مربوط به خروج دودهای ناشی از احتراق به بیرون از موتور است.
- سیم‌کشی سیستم خنک‌کننده: سیم‌کشی این بخش مربوط به رادیاتور و فن خنک‌کننده برای جلوگیری از داغ شدن موتور دیزل ژنراتور است.
- سیم‌کشی سیستم سوخت‌رسانی: سیم‌کشی این بخش مربوط به سیستم سوخت‌رسانی نظیر باک سوخت، پمپ و لوله‌های آن است.
- سیم‌کشی کلید انتقال اتوماتیک (ATS): سیم‌کشی این برای سوئیچ خودکار برق شبکه و ژنراتور است تا امکان استفاده از آن برای تجهیزات مختلف وجود داشته باشد.
بنابراین، نقشه سیم‌پیچی ژنراتور تک فاز یا سه فاز همه قسمت‌های دیزل ژنراتور را شامل می‌شود و استفاده از آن برای راه‌اندازی دیزل ژنراتور بسیار ضروری است.
مراحل طراحی و استفاده از نقشه سیم‌کشی
اگر قصد راه‌اندازی دیزل ژنراتور بر اساس نقشه سیم‌کشی ژنراتور را دارید، لازم است مراحل آن را بدانید. مراحل استفاده از نقشه سیم‌کشی برای راه‌اندازی ژنراتور عبارت‌اند از:
۱. جمع‌آوری اطلاعات لازم
اولین مرحله کسب اطلاعات لازم بر اساس توان ژنراتور و تعداد فازها است! همچنین سیستم کنترل هم در جمع‌آوری اطلاعات اهمیت بسیار زیادی دارد و باید تمام موارد حفاظتی مانند اضافه‌بار، اتصال کوتاه، شدت ولتاژ و… در نظر گرفته شود. سپس لیستی از تجهیزات الکتریکی لازم تهیه شود تا در مراحل بعدی مورد استفاده قرار گیرد.
۲. ایجاد نمای کلی سیستم
دومین مرحله ایجاد دیاگرام یا نمای کلی از بخش‌های مختلف دیزل ژنراتور است. در این نمای کلی باید مسیر جریان برق و سیگنال‌ها مشخص شود. همچنین نقاط اتصال اصلی هم باید در آن آمده باشد تا آماده مراحل بعدی شوید. البته در این مرحله نیازی به آوردن جزئیات فنی مانند نوع سیم نخواهید داشت.
۳. انتخاب سیم و تجهیزات مناسب
سومین مرحله انتخاب سیم و تجهیزات مناسب است. در این مرحله بر اساس میزان ولتاژ و جریان عبوری از سیم‌ها باید کابل مناسبی بر اساس استانداردها انتخاب کنید. همچنین در هر مسیر سیم باید محافظ در نظر گرفته شود تا باعث آسیب به تجهیزات و ژنراتور نشود.
۴. طراحی نقشه سیم‌کشی بر اساس استانداردها
در این مرحله باید نقشه نحوه سیم‌کشی میان اجزای مختلف را بر اساس استانداردها طراحی شود. مسیر باتری به استارت و تابلو، مسیر سیگنال کنترل، مسیر سنسورها، رله‌ها، فیوز و کلید از مهم‌ترین بخش‌هایی هستند که باید محل آن‌ها روی نقشه مشخص شده باشد.
۵. بررسی ایمنی و حفاظت بر اساس استانداردها
در این مرحله باید ارتباط صحیح جریان و سیگنال‌ها را بررسی کنید. همچنین محافظ‌ها، سیستم هشدار و خاموش اضطراری هم باید بر اساس استانداردها و کدهای ایمنی در این مرحله بررسی شود تا نقشه مشکلی برای اجرا نداشته باشد.
۶. اجرا و نصب سیم‌کشی
در این مرحله زمان اجرا و نصب سیم‌کشی مطابق نقشه‌ای است که تهیه کرده‌اید. بر اساس نقشه باید تمام فاصله‌ها، کابل‌کشی‌ها، فیکس شدن کابل‌ها و… رعایت شود تا مشکلی هنگام استفاده از دیزل ژنراتور پیش نیاید. نقشه سیم‌پیچی ژنراتور سه فاز پیچیده‌تر است و باید حتماً دقت بیشتری هنگام اجرا داشته باشید.
۷. تست و راه‌اندازی دیزل ژنراتور
آخرین مرحله تست و راه‌اندازی دیزل ژنراتور بر اساس نقشه سیم‌پیچی ژنراتور تک فاز یا سه فاز است. پس از بررسی اتصال‌های صحیح، باید موتور را راه‌اندازی و خروجی ژنراتور را بررسی کنید. اگر مشکلی وجود دارد، دوباره به نقشه سیم‌کشی برگردید و اگر هم مشکلی وجود ندارد، تجهیزات موردنظر را به بار خروجی ژنراتور متصل کنید.
نحوه انتخاب سیم‌ها و کابل‌ها در نقشه سیم‌کشی دیزل ژنراتور
انتخاب سیم‌ها و کابل اهمیت بسیار زیادی دارد که بر اساس نقشه سیم‌کشی دیزل ژنراتور انجام می‌شود. نکاتی که باید هنگام انتخاب سیم و کابل مناسب بر اساس نقشه سیم‌کشی ژنراتور در نظر بگیرید عبارت‌اند از:
- نوع جریان و ولتاژ: جریان AC یا DC و میزان ولتاژ موردنیاز
- جریان عبوری: میزان جریان عبوری برای بار اصلی و استارت موتور
- سطح مقطع سیم: سطح مقطع بیشتر برای جریان بالا و کابل‌های بلند
- عایق و روکش: نوع عایق بر اساس شرایط محیط موردنظر
- رنگ و استاندارد سیم‌ها: استاندارد بودن رنگ سیم‌ها بر اساس استانداردها
- چندکاره بودن کابل‌ها: در نظر گرفتن سنسورها، کنترلر و رله‌ها
- استانداردهای حفاظی: توجه به استاندارد بودن سیم‌ها از نظر استانداردهای حفاظتی
با در نظر گرفتن موارد بالا می‌توانید بهترین سیم و کابل را برای نقشه سیم‌پیچی ژنراتور سه فاز یا تک فاز انتخاب کنید.

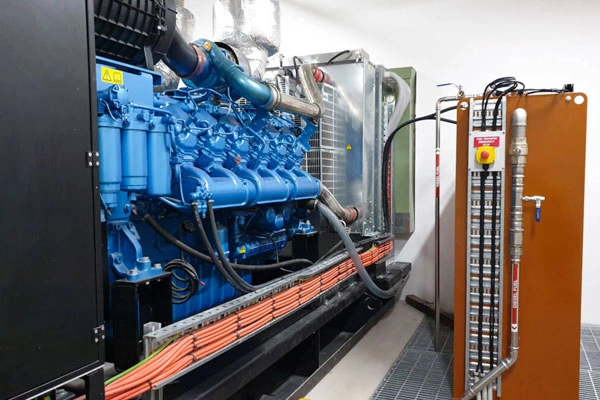

نکات مهم در نگهداری و عیب‌یابی
چند نکته مهم در مورد نقشه سیم‌کشی دیزل ژنراتور وجود دارد که عبارتند از:
ارتباط سیم ارت را جدی بگیرید
استفاده از سیستم ارت مناسب برای جلوگیری از برق گرفتگی در تمام قسمت‌های فلزی دیزل ژنراتور اهمیت بسیار زیادی دارد.
عایق‌بندی مناسب را جدی بگیرید
عایق کردن اتصالات و سیم‌ها از اتصال کوتاه جلوگیری می‌کند و باید اهمیت زیادی برای آن قائل شوید.
در برابر بار اضافه حفاظت کنید
استفاده از فیوزها و کلیدهای محافظ کمک زیادی به جلوگیری از آسیب به تجهیزات و حتی افرادی که در محل حضور دارند می‌کند.
مدار قدرت و کنترل را جدا کنید
جدا کردن مدار کنترل و قدرت جلوی تداخل را گرفته و ایمنی را افزایش می‌دهد.
فاصله ایمنی کافی بین سیم‌ها را در نظر بگیرید
فاصله ایمنی بین سیم‌ها و قطعات مختلف از ایجاد مشکلات الکتریکی جلوگیری می‌کند.
از کابل‌های مناسب بر اساس شرایط محیطی و جریان استفاده کنید
استفاده از کابل‌ها مناسب بر اساس شرایط محیطی و جریان به شما کمک می‌کند تا از تجهیزات در برابر گردوغبار، رطوبت، سرما، گرما و… محافظت کنید.
از سیستم‌های هشدار و حفاظتی برای جلوگیری از آسیب به موتور استفاده کنید
استفاده از سیستم‌های هشدار و حفاظتی مانند سنسورهای دما، روغن و سوخت جلوی آسیب دیدن موتور را می‌گیرد.
با در نظر گرفتن نکات بالا در کنار دستور‌العمل راه‌اندازی دیزل ژنراتور می‌توانید ژنراتور موردنظر را به بهترین شکل ممکن راه‌اندازی کنید.
بیشتر بخوانید: ژنراتور سه فاز چیست؟ بررسی صفر تا صد ژنراتور ۳ فاز
مشکلات متداول نقشه سیم‌کشی دیزل ژنراتور
چند مورد از مشکلات رایج در صورت جدی نگرفتن نقشه سیم‌کشی دیزل ژنراتور عبارتند از:
- رعایت نشدن استانداردها: بدون نقشه سیم‌کشی، استانداردهای مربوط به فاصله‌ها رعایت نمی‌شود یا ممکن است هنگام اجرای آن سردرگم شوید.
- ناقص بودن اطلاعات در نقشه سیم‌کشی ژنراتور: ناقص بودن اطلاعات یکی از مشکلات متداول است؛ مانند سایز کابل، رله‌ها، محل فیوزها و تجهیزات حفاظتی.
- عدم اعمال تغییرات در نقشه: گاهی اوقات با وجود تغییرات در سیستم، در نقشه سیم‌کشی اعمال نمی‌شود.
- در نظر نگرفتن شرایط محیطی: گاهی اوقات شرایط محیطی هنگام طراحی نقشه سیم‌پیچی ژنراتور سه فاز یا تک فاز در نظر گرفته نمی‌شود.
- پیچیدگی بیش از حد نقشه: پیچیدگی بسیار زیاد نقشه باعث درک سخت آن شده و اجرا بسیار مشکل خواهد بود.
- اشتباه در اتصالات: گاهی اوقات نحوه اتصال میان اجزای مختلف در نقشه اشتباه درج می‌شود که در اجرا به مشکل خواهید خورد.
موارد دیگری هم مانند خطای محاسباتی پیش می‌آید که باعث می‌شود نقشه سیم‌کشی دیزل ژنراتور به‌درستی طراحی نشود. هر چقدر این مشکلات بیشتر باشد، خطر آسیب به تجهیزات و حتی برق گرفتگی زیاد خواهد بود.
سخن پایانی
نقشه سیم‌کشی ژنراتور یکی از مهم‌ترین بخش‌های راه‌اندازی دیزل ژنراتورها هستند که اهمیت بسیار زیادی دارد. در این مقاله به بررسی هر چیزی که لازم است در مورد نقشه سیم‌کشی دیزل ژنراتور بدانید، پرداختیم. اگر سوالی دارید، از طریق بخش نظرات مطرح کنید تا شما را به‌صورت کامل راهنمایی کنیم.
