آلترناتور دیزل ژنراتور چیست و چگونه کار می‌کند؟

در بسیاری از بازدیدهای فنی دیزل ژنراتور، ریشه افت ولتاژ یا قطع ناگهانی برق خروجی به یک قطعه مشخص برمی‌گردد: آلترناتور دیزل ژنراتور. این قطعه انرژی مکانیکی تولیدشده توسط موتور را به برق تبدیل می‌کند و هرگونه اختلال در عملکرد آن می‌تواند باعث افت ولتاژ، تولید نشدن برق یا ناپایداری خروجی شود. به همین دلیل، آشنایی با نحوه کار آلترناتور، اجزای تشکیل‌دهنده و نشانه‌های خرابی آن، به بهره‌برداری صحیح از دیزل ژنراتور و کاهش هزینه‌های تعمیرات کمک می‌کند.

آلترناتور در دیزل ژنراتور چه نقشی دارد؟

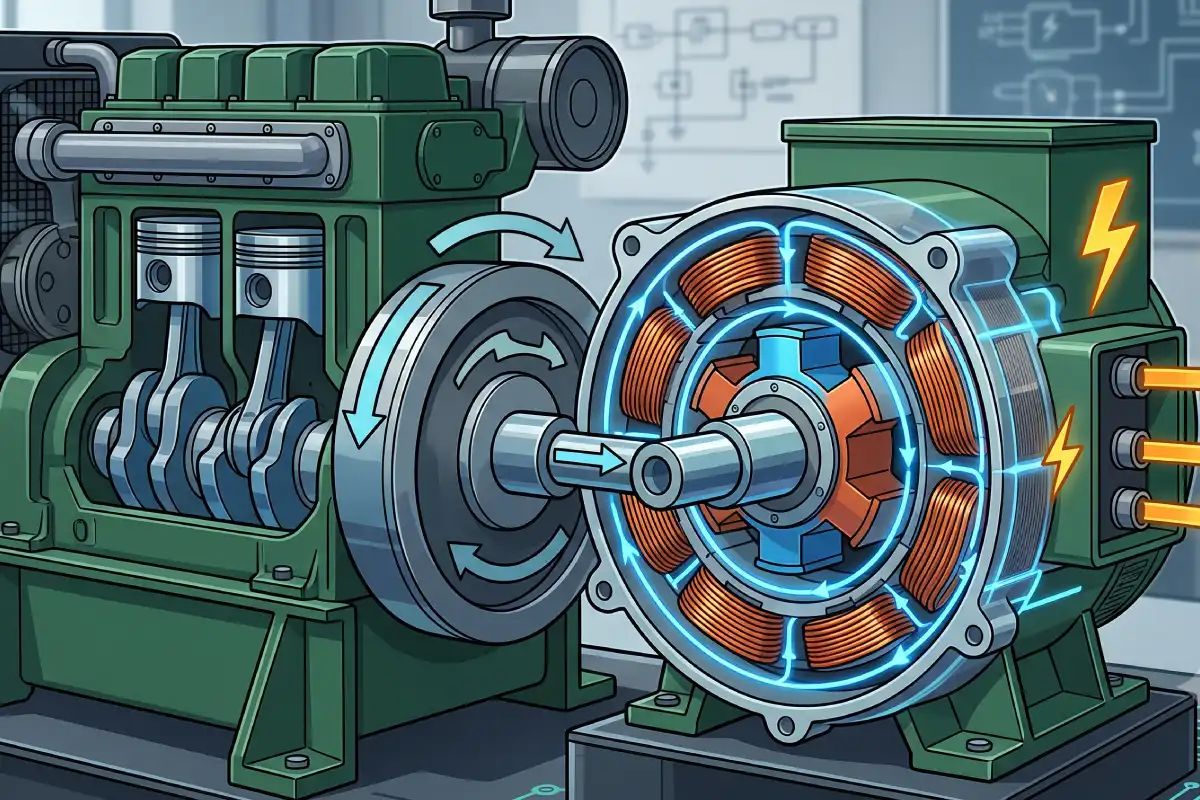

آلترناتور بخشی از دیزل ژنراتور است که انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند. زمانی که موتور شروع به کار کند، نیروی چرخشی به آلترناتور منتقل شده و در نتیجه جریان برق تولید می‌شود. در  همین‌ راستا، عملکرد صحیح این قطعه برای تأمین برق پایدار اهمیت زیادی دارد.

اگر این سؤال برایتان پیش آمده که آلترناتور ژنراتور چیست، می‌توان آن را بخش تولیدکننده برق در ژنراتور دانست؛ قطعه‌ای که بدون آن، موتور هرچقدر هم به‌درستی کار کند، برق قابل استفاده‌ای در خروجی وجود نخواهد داشت.

اجزای اصلی آلترناتور

آلترناتور از چند بخش اصلی تشکیل شده که هرکدام در فرآیند تولید برق نقش مشخصی دارند. هماهنگی این قطعات با یکدیگر، عملکرد پایدار ژنراتور را تضمین می‌کند.

استاتور  (Stator)

استاتور بخش ثابت آلترناتور است و سیم‌پیچ‌های اصلی داخل آن قرار دارند. با چرخش روتور، میدان مغناطیسی از کنار این سیم‌پیچ‌ها عبور کرده و جریان الکتریکی در آن‌ها القا می‌شود. کیفیت ساخت استاتور و نوع سیم‌پیچ‌ها، در راندمان و کیفیت برق خروجی مؤثر است.

روتور (Rotor)

روتور بخش متحرک آلترناتور می‌باشد که به میل‌لنگ موتور متصل شده و هم‌زمان با آن می‌چرخد. حرکت روتور، میدان مغناطیسی لازم برای تولید برق را ایجاد می‌کند. هرگونه آسیب به این بخش می‌تواند عملکرد کل آلترناتور را تحت تأثیر قرار دهد.

سیم‌پیچ‌ها

سیم‌پیچ‌ها مسیر ایجاد و انتقال جریان الکتریکی هستند و بخش مهمی از اجزای آلترناتور را تشکیل می‌دهند. استفاده از سیم‌های مسی باکیفیت و عایق مناسب، علاوه بر افزایش راندمان، احتمال افزایش دما و آسیب‌دیدگی را نیز کاهش می‌دهد.

دیودها و سیستم یکسوساز

دیودها جریان موردنیاز مدار تحریک را تأمین می‌کنند و در پایداری میدان مغناطیسی نقش دارند. خرابی این قطعات می‌تواند باعث افت ولتاژ یا متوقف شدن فرآیند تولید برق شود.

آلترناتور چگونه برق تولید می‌کند؟

اساس کار آلترناتور بر قانون القای الکترومغناطیسی فارادی است. زمانی که موتور دیزل روتور را به حرکت درمی‌آورد، میدان مغناطیسی در اطراف سیم‌پیچ‌های استاتور تغییر می‌کند. این تغییر میدان، باعث القای جریان الکتریکی در سیم‌پیچ‌ها می‌شود و در نهایت برق متناوب تولید خواهد شد.

هرچه سرعت چرخش روتور پایدارتر باشد، کیفیت برق خروجی نیز بهتر می‌شود. به همین دلیل هماهنگی میان موتور، سیستم کنترل دور و آلترناتور اهمیت زیادی دارد. به‌طور کلی، عملکرد آلترناتور به هماهنگی دقیق میان بخش‌های مکانیکی و الکتریکی وابسته است و کوچک‌ترین اختلال در هر یک از این قسمت‌ها می‌تواند کیفیت برق خروجی را تحت تأثیر قرار دهد.

تفاوت آلترناتور با موتور دیزل

موتور دیزل و آلترناتور مکمل یکدیگر هستند، اما وظایف یکسانی ندارند. موتور دیزل با مصرف سوخت، انرژی مکانیکی تولید می‌کند و نیروی لازم برای چرخش آلترناتور را فراهم می‌سازد. در مقابل، آلترناتور این انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. به بیان ساده، بدون موتور دیزل آلترناتور حرکتی نخواهد داشت و بدون آلترناتور نیز موتور تنها یک نیروی مکانیکی تولید می‌کند و برقی در خروجی وجود نخواهد داشت.

انواع آلترناتور در ژنراتورها

آلترناتورها بر اساس نوع طراحی و کاربرد، در مدل‌های مختلفی تولید می‌شوند. یکی از رایج‌ترین دسته‌بندی‌ها، تقسیم آن‌ها به آلترناتورهای براش‌دار (Brush Type) و بدون براش (Brushless) است.

مدل‌های بدون براش به دلیل نیاز کمتر به سرویس، استهلاک پایین‌تر و پایداری بیشتر، امروزه در بیشتر دیزل ژنراتورهای صنعتی استفاده می‌شوند. همچنین، آلترناتورها از نظر تعداد فاز نیز به دو گروه تک‌فاز و سه‌فاز تقسیم می‌شوند که انتخاب هرکدام به نوع مصرف و توان مورد نیاز بستگی دارد.

بیشتر بخوانید : آموزش ساخت سایلنت باکس؛ راهنمای سریع و کاربردی

نقش AVR در عملکرد آلترناتور

یکی از قطعات مهمی که در کنار آلترناتور قرار می‌گیرد، AVR  یا تنظیم‌کننده خودکار ولتاژ است. این قطعه به‌طور مداوم ولتاژ خروجی را اندازه‌گیری کرده و در صورت تغییر بار، جریان تحریک روتور را تنظیم می‌کند تا ولتاژ در محدوده استاندارد باقی بماند.

اگر AVR به‌درستی عمل نکند، ممکن است ولتاژ خروجی کاهش یا افزایش پیدا کند و تجهیزات برقی در معرض آسیب قرار بگیرند.

علائم خرابی آلترناتور

بروز مشکل در آلترناتور معمولاً با نشانه‌هایی همراه است که نباید نادیده گرفته شوند. خرابی آلترناتور ژنراتور اغلب با یکی یا چند مورد از علائم زیر همراه است:

• تولید نشدن برق با وجود روشن بودن موتور
• افت یا افزایش غیرعادی ولتاژ
• داغ شدن بیش از حد آلترناتور
• شنیده شدن صدای غیرعادی از یاتاقان‌ها
• احساس بوی سوختگی از سیم‌پیچ‌ها
• نمایش خطاهای مربوط به ولتاژ روی کنترلر

در صورت مشاهده هر یک از این علائم، بهتر است دستگاه پیش از ادامه کار توسط تکنسین بررسی شود.

روش‌های نگهداری و افزایش عمر آلترناتور

مانند سایر بخش‌های دیزل ژنراتور، آلترناتور نیز برای حفظ عملکرد مطلوب به سرویس دوره‌ای نیاز دارد. تمیز نگه داشتن مسیرهای تهویه، جلوگیری از ورود گردوغبار و رطوبت، کنترل دمای کاری، بررسی وضعیت یاتاقان‌ها و اندازه‌گیری مقاومت عایقی سیم‌پیچ‌ها، از مهم‌ترین اقدامات نگهداری محسوب می‌شوند.

همچنین، بازدید دوره‌ای اتصالات الکتریکی، بررسی عملکرد AVR و جلوگیری از اضافه‌بار، تأثیر زیادی در افزایش عمر مفید این قطعه دارد. در پروژه‌هایی که ژنراتور به‌طور مداوم کار می‌کند، انجام سرویس‌های پیشگیرانه می‌تواند از توقف‌های ناگهانی و هزینه‌های سنگین تعمیرات جلوگیری نماید.

جمع‌بندی و اهمیت آلترناتور در سیستم ژنراتور

آلترناتور دیزل ژنراتور بخش اصلی تولید برق در این سیستم است و کیفیت عملکرد آن، پایداری برق خروجی را تعیین می‌کند. شناخت اجزای آلترناتور، آشنایی با نحوه کار آن و توجه به علائم اولیه خرابی، علاوه بر کاهش هزینه‌های تعمیرات، از توقف‌های ناخواسته ژنراتور نیز جلوگیری می‌کند. انجام سرویس‌های دوره‌ای و استفاده از قطعات استاندارد، بهترین راه برای حفظ عملکرد این بخش در بلندمدت است.
