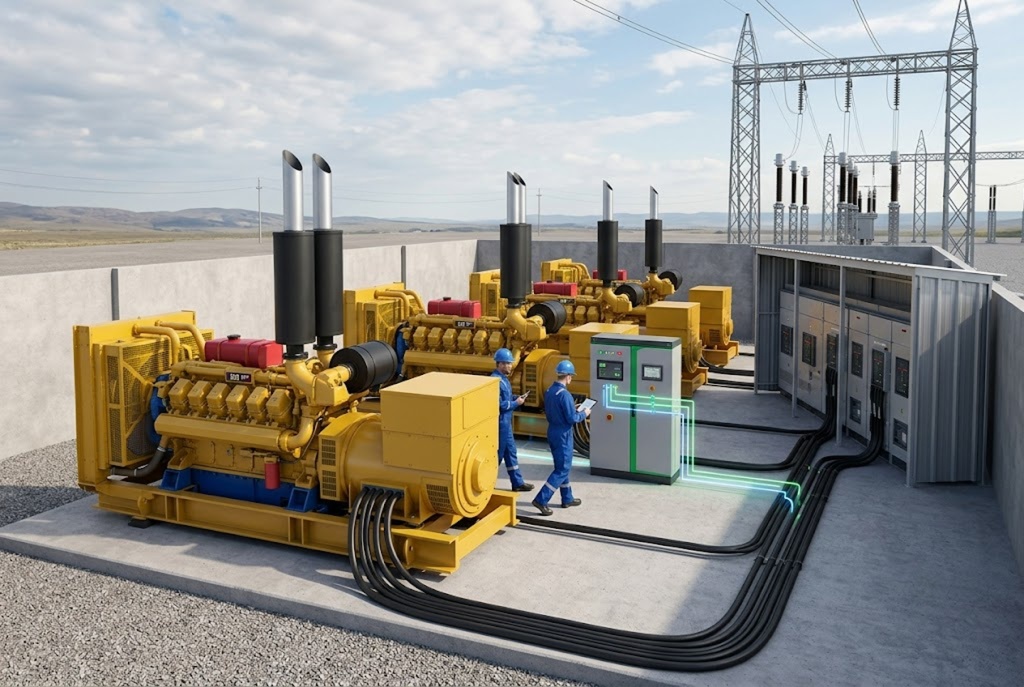

نحوه راه‌اندازی موازی چند دیزل ژنراتور | راهنمای جامع سنکرون کردن دیزل ژنراتورها

در بسیاری از پروژه‌های صنعتی، مراکز درمانی و ساختمان‌های بزرگ، ظرفیت یک دیزل ژنراتور به‌تنهایی پاسخگوی نیاز مجموعه نیست. در چنین شرایطی راه‌اندازی موازی چند دیزل ژنراتور راهکاری مطمئن برای تأمین برق پایدار و مدیریت بهتر بار مصرفی محسوب می‌شود. در این روش، دو یا چند ژنراتور به‌گونه‌ای با یکدیگر هماهنگ می‌شوند که بتوانند هم‌زمان برق تولید کرده و بار را به‌صورت متعادل بین خود تقسیم کنند. اجرای صحیح این سیستم علاوه بر افزایش قابلیت اطمینان، باعث کاهش استهلاک تجهیزات و بهینه شدن مصرف سوخت نیز خواهد شد.

راه‌اندازی موازی دیزل ژنراتور (سنکرون کردن دیزل ژنراتور) چیست؟

راه‌اندازی موازی به فرآیندی گفته می‌شود که در آن چند دیزل ژنراتور به‌طور هم‌زمان به یک شبکه مشترک متصل شده و برق مورد نیاز مصرف‌کننده را به‌صورت هماهنگ تأمین می‌کنند. در این حالت، ژنراتورها مانند یک منبع تولید برق واحد عمل کرده و هر کدام بخشی از بار الکتریکی را بر عهده می‌گیرند.

برای عملکرد صحیح این سیستم، تمامی ژنراتورها باید از نظر ولتاژ، فرکانس، ترتیب فاز و زاویه فاز با یکدیگر هماهنگ باشند. در غیر این صورت، اتصال هم‌زمان آن‌ها می‌تواند باعث آسیب به تجهیزات و ایجاد اختلال در شبکه برق شود.

تفاوت با سیستم تک ژنراتور

در سیستم تک ژنراتور، تمام بار مجموعه توسط یک دستگاه تأمین می‌شود. در صورت بروز خرابی یا نیاز به سرویس، برق مجموعه نیز قطع خواهد شد. اما در سیستم موازی، بار بین چند ژنراتور تقسیم شده و اگر یکی از آن‌ها از مدار خارج شود، سایر ژنراتورها می‌توانند به کار خود ادامه دهند. این ویژگی، قابلیت اطمینان سیستم را به میزان بسیار زیادی افزایش خواهد داد.

مزایای راه‌اندازی موازی

هدف از راه‌اندازی سیستم موازی تنها افزایش توان تولید برق نیست. این روش با بهبود عملکرد ژنراتورها، مدیریت بهتر بار و افزایش قابلیت اطمینان، مزایای متعددی را در اختیار بهره‌برداران قرار می‌دهد.

افزایش اطمینان

یکی از مهم‌ترین مزایای این سیستم، افزایش پایداری تأمین برق است. اگر یکی از ژنراتورها دچار نقص فنی شده یا برای تعمیرات از مدار خارج شود، سایر دستگاه‌ها همچنان برق مورد نیاز را تأمین می‌کنند. این موضوع در مراکزی مانند بیمارستان‌ها، دیتاسنترها و صنایع حساس اهمیت ویژه‌ای دارد.

کاهش مصرف سوخت

در سیستم موازی، تعداد ژنراتورهای فعال متناسب با میزان بار مصرفی تنظیم می‌شود. به‌عنوان مثال، در زمان کاهش مصرف برق، می‌توان برخی از ژنراتورها را خاموش کرد تا دستگاه‌های باقی‌مانده با راندمان بالاتری کار کنند. این موضوع باعث کاهش مصرف سوخت و هزینه‌های بهره‌برداری می‌شود.

بیشتر بخوانید : آموزش ساخت سایلنت باکس؛ راهنمای سریع و کاربردی

مدیریت بهتر بار

تقسیم متعادل بار بین ژنراتورها، فشار واردشده به هر دستگاه را کاهش می‌دهد و از اضافه‌بار روی یک ژنراتور جلوگیری می‌کند. این موضوع علاوه بر افزایش راندمان، استهلاک تجهیزات را نیز کاهش می‌دهد.

شرایط و تجهیزات مورد نیاز

برای اینکه چند دیزل ژنراتور بتوانند هم‌زمان و بدون اختلال، برق تولید کنند، باید پیش از راه‌اندازی برخی شرایط فنی مورد بررسی قرار گیرند. همچنین، استفاده از تجهیزات مناسب و انجام تنظیمات دقیق، باعث می‌شود ژنراتورها به‌درستی با یکدیگر هماهنگ شده و بار الکتریکی را بدون ایجاد مشکل بین خود تقسیم کنند.

شرایط هم‌فاز شدن

قبل از اتصال ژنراتورها به یکدیگر، باید ولتاژ خروجی، فرکانس، ترتیب فاز و زاویه فاز آن‌ها کاملاً یکسان باشد. این فرآیند که به آن هم‌زمان‌سازی یا سنکرون کردن گفته می‌شود، مهم‌ترین مرحله در راه‌اندازی موازی است.

تجهیزات مورد نیاز

برای اجرای سیستم موازی، علاوه بر دیزل ژنراتورها، تجهیزاتی مانند تابلو سنکرون، کلیدهای قدرت، تجهیزات حفاظتی، ترانس‌های اندازه‌گیری و سیستم‌های ارتباطی مورد نیاز است. انتخاب صحیح این تجهیزات نقش مهمی در عملکرد پایدار سیستم دارد.

کنترلرهای موازی

کنترلرهای موازی وظیفه مدیریت عملکرد ژنراتورها را بر عهده دارند. این تجهیزات اطلاعات مربوط به ولتاژ، فرکانس و میزان بار را به‌صورت لحظه‌ای بررسی کرده و زمان مناسب برای ورود یا خروج هر ژنراتور از مدار را تعیین می‌کنند. همچنین، تقسیم بار بین ژنراتورها نیز توسط همین کنترلرها انجام می‌شود.

مراحل راه‌اندازی موازی

راه‌اندازی موازی باید به‌صورت مرحله‌به‌مرحله و مطابق دستورالعمل سازنده انجام شود. در این بخش مراحل را به‌ترتیب آورده‌ایم:

آماده‌سازی ژنراتورها

در ابتدا باید از سلامت موتور، آلترناتور، سیستم سوخت‌رسانی، روغن‌کاری و خنک‌کننده تمامی ژنراتورها مطمئن شد. همچنین لازم است تنظیمات اولیه هر دستگاه بررسی و در صورت نیاز اصلاح شود.

تنظیم کنترلرها

پس از آماده‌سازی تجهیزات، کنترلرهای موازی باید بر اساس مشخصات فنی ژنراتورها تنظیم شوند. این تنظیمات شامل محدوده ولتاژ، فرکانس، زمان سنکرون و نحوه تقسیم بار است.

هم‌زمان‌سازی و تقسیم بار

در مرحله نهایی، ژنراتورها به ترتیب وارد مدار شده و پس از هم‌زمان‌سازی کامل، بار الکتریکی به‌صورت متعادل بین آن‌ها توزیع می‌شود. در این مرحله، سیستم به‌طور مداوم عملکرد دستگاه‌ها را کنترل می‌کند تا در صورت تغییر بار، تعادل حفظ شود.

انواع سیستم‌های موازی

سیستم‌های موازی بر اساس نحوه کنترل و مدیریت به دو گروه اصلی تقسیم می‌شوند.

سیستم دستی

در این روش، اپراتور وظیفه راه‌اندازی، هم‌زمان‌سازی و تقسیم بار را بر عهده دارد. این سیستم هزینه اولیه کمتری داشته ولی نیاز به نیروی متخصص دارد و احتمال بروز خطای انسانی در آن بیشتر است.

سیستم خودکار

در سیستم خودکار، تمام مراحل توسط کنترلرهای هوشمند انجام می‌شود. این روش دقت بالاتری دارد، سرعت عملکرد آن بیشتر است و برای مراکز حساس گزینه مناسب‌تری محسوب می‌شود.

نکات ایمنی و عیب‌یابی

رعایت نکات ایمنی در زمان راه‌اندازی و بهره‌برداری از سیستم موازی اهمیت زیادی دارد؛ چراکه کوچک‌ترین خطا می‌تواند به تجهیزات آسیب وارد کند.

خطاهای رایج

عدم هماهنگی ولتاژ یا فرکانس، تنظیم نادرست کنترلرها، خرابی تجهیزات حفاظتی و تقسیم نامتعادل بار از جمله رایج‌ترین مشکلاتی هستند که ممکن است در سیستم‌های موازی ایجاد شوند. انجام سرویس‌های دوره‌ای و بررسی منظم تجهیزات، احتمال بروز این خطاها را کاهش می‌دهد.

تنظیمات حفاظتی

استفاده از رله‌های حفاظتی، کلیدهای اتوماتیک و سیستم‌های پایش لحظه‌ای، از تجهیزات در برابر اضافه‌بار، اتصال کوتاه، افزایش یا کاهش غیرمجاز ولتاژ و سایر خطاهای الکتریکی محافظت می‌کند.

کاربردهای سیستم موازی

راه‌اندازی موازی چند دیزل ژنراتور در پروژه‌هایی که به برق پایدار و بدون وقفه نیاز دارند، کاربرد بسیار زیادی ارائه می‌دهد.

بیمارستان و دیتاسنتر

در مراکز درمانی، اتاق‌های عمل و دیتاسنترها، قطع برق حتی برای چند ثانیه می‌تواند خسارت‌های جبران‌ناپذیری ایجاد کند. استفاده از سیستم موازی باعث می‌شود در صورت خروج یک ژنراتور از مدار، سایر دستگاه‌ها بدون وقفه برق مورد نیاز را تأمین کنند.

صنایع و پروژه‌های عمرانی

کارخانه‌ها، معادن، پالایشگاه‌ها، پروژه‌های ساختمانی بزرگ و کارگاه‌های عمرانی نیز از مهم‌ترین کاربران این سیستم هستند. امکان افزایش ظرفیت تولید برق متناسب با رشد پروژه، یکی از مهم‌ترین مزایای استفاده از سیستم موازی در این بخش‌ها است.

هزینه و برندهای کنترلر

هزینه اجرای سیستم موازی به عواملی مانند تعداد ژنراتورها، ظرفیت هر دستگاه، نوع تابلو سنکرون، برند کنترلر، تجهیزات حفاظتی و میزان اتوماسیون سیستم بستگی دارد. هرچه پروژه پیچیده‌تر باشد، هزینه طراحی و اجرا نیز افزایش پیدا می‌کند.

در بازار ایران، کنترلرهای برندهایی مانند Deep Sea (DSE)، ComAp، Woodward، DEIF  و SmartGen  از جمله گزینه‌های شناخته‌شده برای اجرای سیستم‌های موازی هستند. انتخاب برند مناسب باید بر اساس ظرفیت پروژه، امکانات مورد نیاز و خدمات پس از فروش انجام شود.

نتیجه‌گیری

راه‌اندازی موازی چند دیزل ژنراتور یکی از بهترین روش‌ها برای افزایش ظرفیت تولید برق، بهبود قابلیت اطمینان و مدیریت بهینه بار در پروژه‌های صنعتی و مراکز حساس است. با رعایت اصول هم‌زمان‌سازی، استفاده از تجهیزات استاندارد و بهره‌گیری از کنترلرهای مناسب، می‌توان عملکردی پایدار و ایمن برای سیستم فراهم کرد. اگر این فرآیند به‌درستی طراحی و اجرا شود، علاوه بر کاهش مصرف سوخت و استهلاک تجهیزات، هزینه‌های بهره‌برداری نیز در بلندمدت کاهش خواهد یافت.
